ZX6350C 鉆銑床
一、適用范圍：

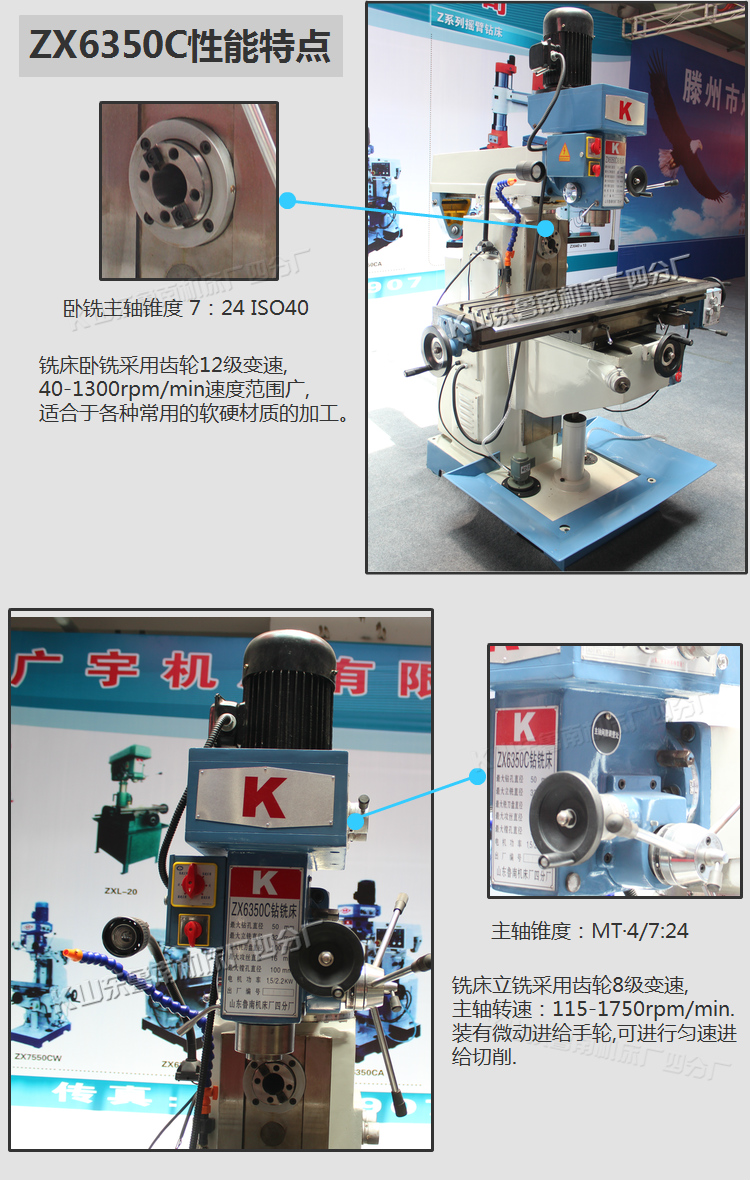

ZX6350C升降臺鉆銑床為方形箱體的多功能鉆銑床，立銑為齒輪轉動，臥銑為皮帶轉動。裝有機械進給器，可實現工作臺縱向自動進給，減少了勞動強度，提高了加工精度和表面光潔度。床身導軌經淬火處理，有良好的耐磨能力。銑頭安裝于滑臂前端，可前后移動，不僅能在垂直平面內左右回轉動45°，又可在床身上回轉360°，具有良好的加工萬向性。
在ZX6350C升降臺鉆銑床安裝相應附件，可進行立銑、臥銑、鉆、鏜、擴等多種加工，可加工平面、溝槽、螺旋面、斜面、成型面以及花鍵、齒輪等零件，適用于各種企業，特別是工具、模具、卡具的加工制造。
二、設備特點：

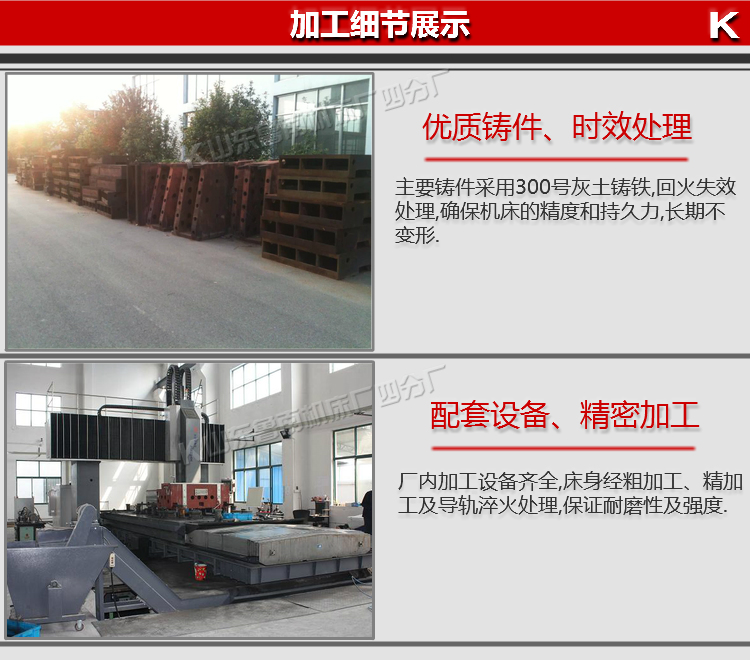

ZX6350鉆銑床整體采用優質樹脂砂鑄造，齒輪采用淬火磨齒，使用壽命長；根據加工的不同可選擇X軸進給和XY軸自動進給，效率高、操作方便；根據材質的不同，可以配置臺灣高速炮塔銑頭，切削轉速高。也可以配置數顯光柵尺，提高加工精度。

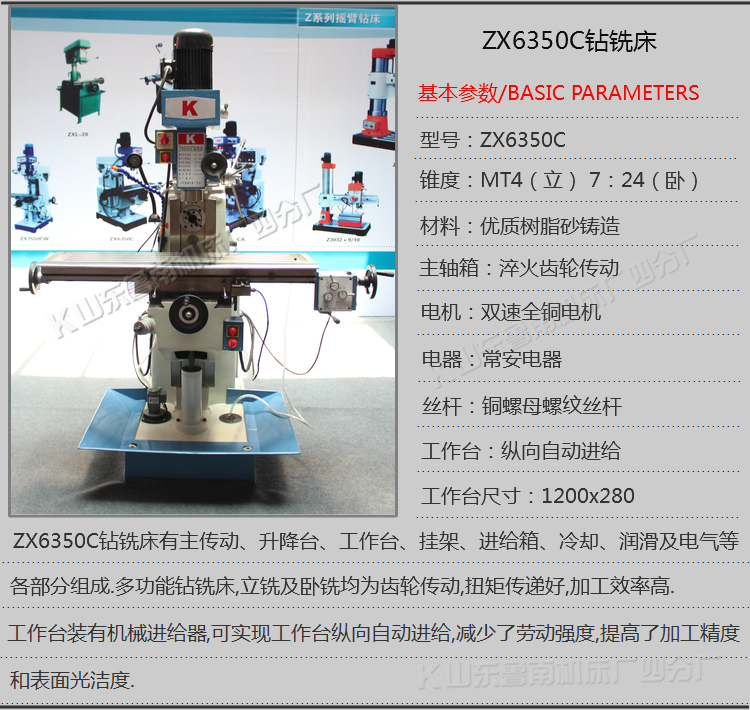

三、設備參數：
|
主要技術參數 |
ZX6350C |
|
鉆孔最大直徑 |
50 |
|
端銑最大寬度 |
100 |
|
立銑最大直徑 |
25 |
|
最大攻絲直徑 |
M16 |
|
主軸端面至工作臺距離 |
90-400 |
|
主軸轉速范圍（r.p.m） |
115-1750（立） 38-1300（臥） |
|
主軸行程 |
120 |
|
工作臺尺寸 |
1200×280 |
|
工作臺行程 |
600x300 |
|
電動機功率 |
1.5/ 2.2 |
|
機床重量 |
1300/1400 |
|
電壓 |
380 |
|
外型尺寸 |
1580×1330×2250 |
|
保修范圍 |
整機一年 |
