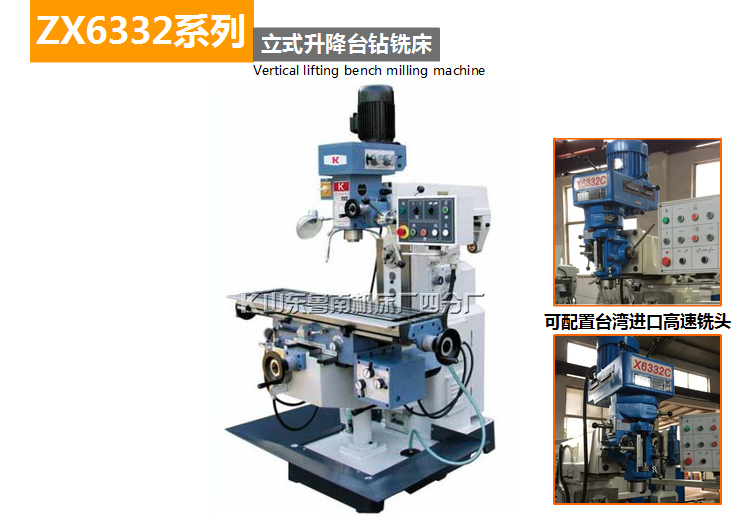

ZX6332A 鉆銑床
一、適用范圍：
ZX6332A升降臺鉆銑床為方形箱體的多功能鉆銑床，矩形導軌設計,穩定性能好，立銑為齒輪轉動，臥銑為皮帶轉動。裝有機械進給器，可實現工作臺縱向自動進給，減少了勞動強度，提高了加工精度和表面光潔度。床身導軌經淬火處理，有良好的耐磨能力。銑頭安裝于滑臂前端，可前后移動，不僅能在垂直平面內左右回轉動45°，又可在床身上回轉360°，具有良好的加工萬向性。
在ZX6332升降臺鉆銑床安裝相應附件，可進行立銑、臥銑、鉆、鏜、擴等多種加工，可加工平面、溝槽、螺旋面、斜面、成型面以及花鍵、齒輪等零件，適用于各種企業，特別是工具、模具、卡具的加工制造。
二、設備特點：
ZX6332鉆銑床整體采用優質樹脂砂鑄造，齒輪采用淬火磨齒，使用壽命長；根據材質的不同，可以配置臺灣高速炮塔銑頭，切削轉速高。也可以配置數顯光柵尺，提高加工精度。
三、設備參數：
| 主要技術參數 | Units | ZX6332A |
| 最大鉆孔直徑 | mm | 50 |
| 端銑最大寬度 | mm | 100 |
| 立銑最大直徑 | mm | 25 |
| 最大攻絲直徑 | mm | 16 |
| 主軸錐度 | MT.4 /ISO40 | |
| 主軸端面至工作臺距離 | mm | 180-580 |
| 主軸中心至立柱表面距離 | mm | 200-780 |
| 主軸轉速范圍 | r.p.m |
115-1750(立) 38-1300（臥） |
| 主軸行程 | mm | 120 |
| 工作臺尺寸 | mm | 1370*320 |
| 工作臺行程 | mm | 700*300 |
| 主軸電機功率 | kW | 立/臥2.2 |
| 外型尺寸 | mm | 1710*1720*2330 |
| 凈重 | kg | 2000 |
本機床電源為380伏，50郝茲三相交流電f用戶特殊要求除外)，客戶核準電源后，方可接通機床，注意：機床必須可靠接地。
注意事項
l、確保機床按照說明書的要求接好電源，且正確可靠接地。
2、對機床作任何調整、維修或保養時，一定要切斷電源1
3、機床上所有可移動的部件在鎖緊狀態時，不允許移動該部件，以免損壞機床。
4、當主軸電機正在運轉時，不得變速!變速時應在停車狀態下進行。
5、在起動機床前要確保工件與刀具安裝到位。絕對不要在工件與刀具接觸的
情況下起動機床：只有在機床達到穩定速度后，方能開始加工。
6、為避免工作臺面、絲杠及導軌面的局部磨損，建議盡可能經常變換工作臺
面上工件的裝夾位置，以便磨損均勻.
