ZX50T 鉆銑床
一、適用范圍
ZX50T高速炮塔鉆銑床，具有銑、鉆、鏜、磨、攻絲等多種切削功能，銑頭采用臺灣原裝進口，高速皮帶傳動，主軸采用鉻鉬合金經調質精磨熱處理制作而成，配以精密級斜角滾珠軸承組合，噪音低，精度高，切削力強。銑頭可垂直平面內左右回轉45°，工作臺行程520*350mm，可在水平面內縱向和橫向移動，工作臺X向配有機械進給器，可實現工作臺縱向自動進給，提高加工精度和表面光潔度。主軸配有手動和自動進給機構，可進行平面、凹槽、螺旋面、斜面、花鍵、齒輪等的加工，結構簡單，操作靈活，廣泛用于單件或是成批的機械制造。
二、功能特點
※ 設備整體采用樹脂砂鑄造,結構緊湊,經久耐用.
※ 臺灣進口銑頭,高精密主軸設計,精度高,穩定性好.
※ 主軸箱可垂直平面內左右回轉45°,銑削范圍廣.
※ 導軌采用精磨導軌面,配合人工研磨，提高機床精度和使用壽命.
※ 工作臺縱向配有走刀器,可配置光柵尺，提高效率和加工精度.
三、主要參數
|
主要技術參數 |
加大型ZX50T |
|
工作臺尺寸 |
1000*260 |
|
工作臺行程 |
520*350 |
|
立銑最大直徑 |
20 |
|
主軸中心至立柱導軌面距離 |
360 |
|
主軸端面至工作臺距離 |
60-700 |
|
主軸轉速范圍（r.p.m） |
66-4540 |
|
主軸行程 |
127 |
|
主軸孔錐度 |

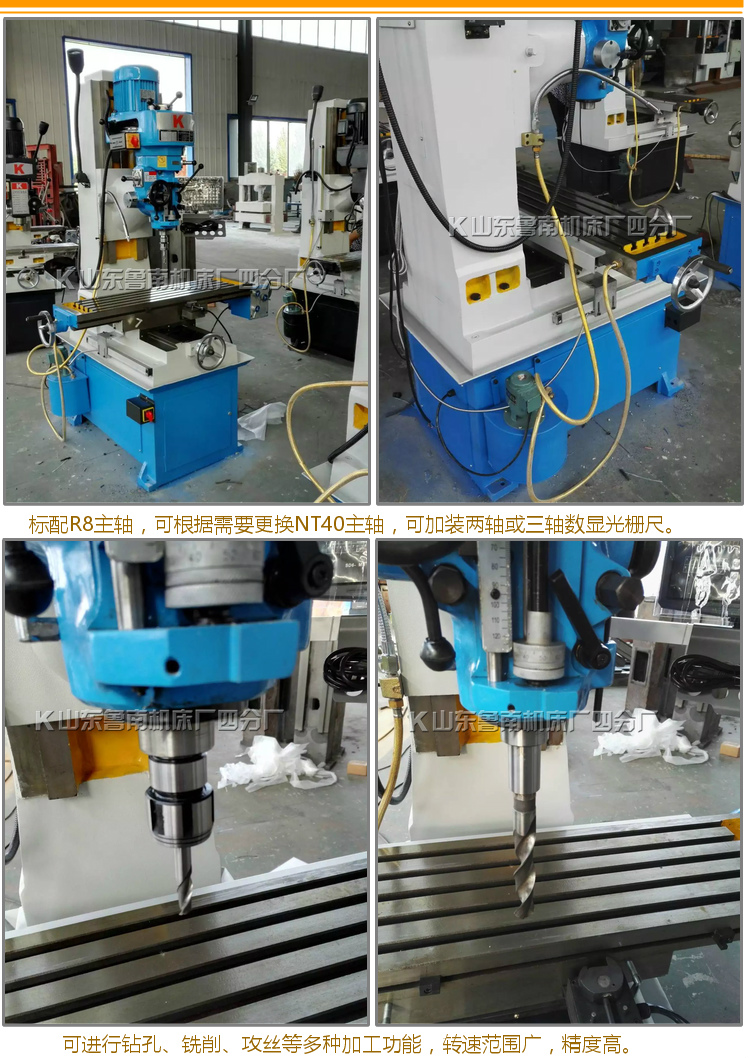

R8（NT40） |
|
機頭回轉角度° |
±45° |
|
外型尺寸 |
1300X1100X2000 |
|
電動機功率（HP） |
3 |
|
機床重量 |
680/750 |
※ 設備出廠ZX50T標配工作臺X向自動走刀器、水泵和行程限位，可根據用戶加工要求選擇Y向自動走刀器或無走刀器型。根據用戶需要加裝兩軸或三軸數顯.
