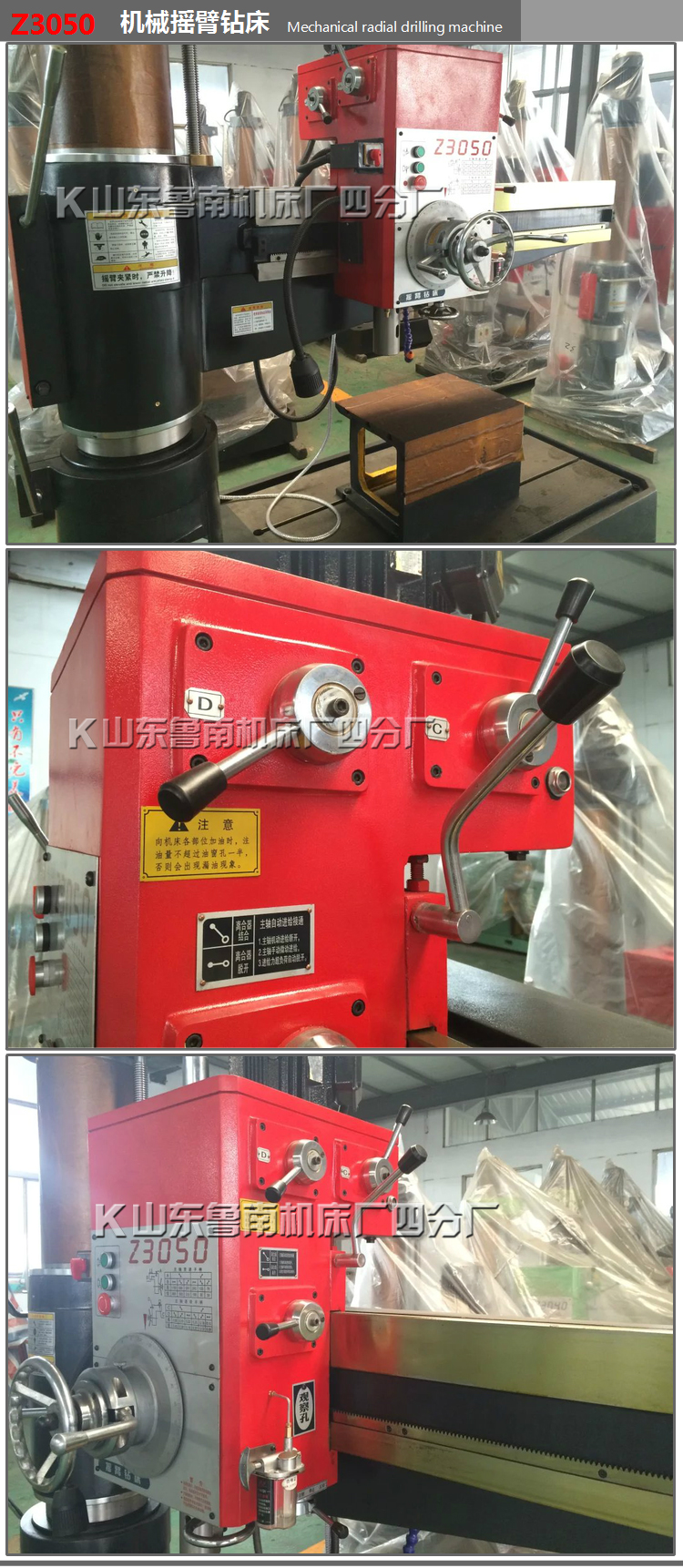

ZQ3050x16 機械搖臂鉆床
一、適用范圍:
外觀造型美觀大方,總體布局勻稱協調.，采用機械偉動，機械夾緊，機械變速操作簡便。導軌經超高頻淬火。搖臂自動升降，主軸自動進刀，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
二、結構特點:
※整機采用優質樹脂砂鑄造
※齒輪采用高頻淬火磨齒
※采用雙速全銅電機
※標準化電器箱,知名品牌電器
※銅螺母螺紋絲桿
※搖臂采用電動升降,主軸配有自動鉆孔功能
三、產品參數：
|
型號 |
單位 |
Z3050×16 |
|
最大鉆孔直徑 |
mm |
鑄件50 鋼件42 |
|
主軸中心至立柱母線 |
mm |
1600~360 |
|
主軸箱水平移動距離 |
mm |
1250 |
|
主軸端面至底座工作面 |
mm |
1150~260 |
|
主軸行程 |
mm |
220 |
|
主軸圓錐孔 |
|
莫氏5號 |
|
主軸轉速(12級) |
r/min |
56 ~ 1100 |
|
主軸進給量6級 |
n |
0.10-0.56 |
|
搖臂回轉角度 |
。 |
360 |
|
主電機功率 |
kw |
4 |
|
升降電機功率 |
kw |
1.5 |
|
重量 |
Kg |
2600 |
|
主機外形尺寸(長×寬×高) |
mm |
2170×950×2450 |
四、操作說明：
1.確保機床按照說明書的要求接好電源，且正確可靠接地。
2.對機床作任何調整、維修或保養時，一定要切斷電源。
3.使用搖臂鉆，嚴禁戴手套。
4.當主軸電機正在運轉時，不得變速!變速時應在停車狀態下進行。
5.找正工件位置時，應將鎖緊裝置松開，主軸伸出長度根據鉆孔深度調整合適，然后將各鎖緊裝置鎖緊。
6.鉆孔時，鉆頭必須裝夾牢固，工件必須用夾具或壓鐵，禁止用手拿著鉆孔。
7.不準在鉆孔時用紗布清除鐵屑，應使用專用工具或刷子。
8.鉆孔時，進給要均勻。鉆深孔時要及時清除鐵屑，以防鉆頭拆斷。
