YL32-400T 四柱三梁液壓機
一、特點介紹
三梁四柱液壓機采用四柱三板式結構，具有獨立的動力機構和電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式。動力機構由油箱、高壓泵、控制系統、電動機、壓力閥等部分組成。設備的工作壓力、壓制速度，空載快下行和減速的行程和范圍，均可根據工藝需要進行調整；該液壓機適用于薄板拉伸成型、粉末制品成型、塑料制品成型、冷熱擠壓金屬成型、油箱、底盤、汽車零部件等的橫壓、彎壓、翻透、校正等工藝。

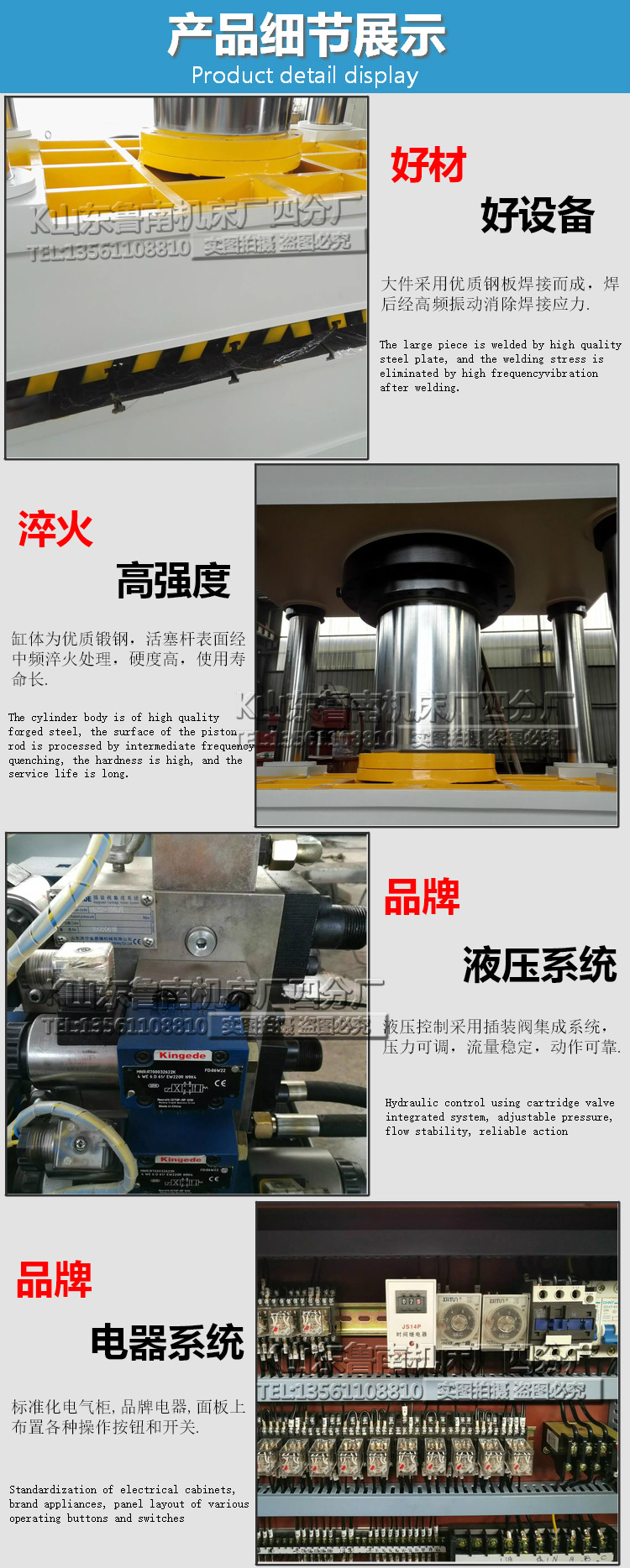

二、功能配置
※ 采用優質鋼板焊接而成，焊后經高頻振動消除焊接應力.
※ 四柱采用45#優質碳素鋼，經調質處理、電鍍硬鉻處理.
※ 主缸主要密封件采用優質密封圈，確保密封可靠、不滲漏油.
※ 活塞桿采用45#鋼離子氮化，表面滲碳淬火處理.
※ 液壓系統采用電磁插裝集成換向閥
※ 壓力表采用進口電接點抗震防滲漏壓力表.
※ 設有安全保護裝置，油缸行程上限、下限接近開關.
三、技術參數
|
型號 |
YL32-400T |
||
|
壓力 |
液壓最大壓力（Mpa） |
25 |
|
|
公稱壓力（KN） |
4000 |
||
|
主缸滑塊行程 |
700 |
||
|
最大開口高度 |
800 |
||
|
最小閉合高度 |
100 |
||
|
滑塊下行速度（mm/s） |
80-100 |
||
|
回程速度（mm/s） |
80 |
||
|
工進速度（mm/s） |
5-12 |
||
|
工作臺有效尺寸 |
左右柱內（mm） |
1200 |
|
|
前后邊緣 |
1000 |
||
|
立柱直徑 |
150*4 |
||
|
油缸內徑 |
450 |
||
|
地面至工作臺高度 |
600 |
||
|
電機功率 |
22 |
||
|
柱塞泵 |
80YCY14-1B |
||
|
保壓時間 |
任意可調 |
||
|
主機外形尺寸（左右*前后*高度） |
1500*1000*3800 |
||
|
電壓（V） |
380 |
||
|
機器重量約（T） |
約11 |
||
※可根據客戶加工要求定做臺面尺寸、液壓油缸速度和行程、下頂缸、光幕安全保護裝置等.
液壓機執行標準：
JB3818-1999 《液壓機技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
GB/T3766-83 《液壓系統通用技術條件》
JB3915-85 《液壓機安全技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
加工工藝范圍
四、設備使用
正確使用機器設備，認真執行維護保養和嚴格遵守安全操作規程是延長設備使用壽命﹑保正安全生產的必要條件。因此，操作者除應熟悉機器結構性能和操作規程外，還應注意下列幾點：
1. 油箱每半年清洗并更換新油一次32～46?？鼓ヒ簤河汀５谝淮螕Q油時間不應超過三個月，其油液可重新過濾后再用一次。
2. 本機用油。必須經嚴格過濾才需注入油箱，其油位不能低于油標指示線。使用油溫應在15℃～60℃范圍內。
3. 壓力表每半年需鑒定一次。
4. 機器長期停用時，應將各外露加工表面擦洗干凈，并涂防銹油。
