YL32-315T 三梁四柱液壓機
一、特點介紹
三梁四柱液壓機采用四柱三板式結構，具有獨立的動力機構和電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式。動力機構由油箱、高壓泵、控制系統、電動機、壓力閥等部分組成。設備的工作壓力、壓制速度，空載快下行和減速的行程和范圍，均可根據工藝需要進行調整；該液壓機適用于薄板拉伸成型、粉末制品成型、塑料制品成型、冷熱擠壓金屬成型、油箱、底盤、汽車零部件等的橫壓、彎壓、翻透、校正等工藝。
二、功能配置
※ 采用ZG200-400鋼板焊接，工作面平行精度達到0.08MM以下
※ 四柱采用45#優質碳素鋼，電鍍硬鉻處理.
※ 主缸內大D小d采用進口密封圈.
※ 活塞桿采用45#鋼離子氮化
※ 液壓系統采用電磁插裝集成換向閥
※ 壓力表采用進口電接點抗震防滲漏壓力表.
※ 液壓系統設有液壓油過濾裝置
三、技術參數
| 技術參數 | 單位 | YL32-315T | |
| 公稱力 | （KN） | 3150 | |
| 液體最大工作壓力 | （Mpa） | 25 | |
| 主缸回程力 | （KN） | 600 | |
| 滑塊最大行程 | （mm） | 600 | |
| 最大開口距離 | （mm） | 1000 | |
| 閉合高度 | （mm） | 400 | |
| 滑塊最大下行速度 | （mm/s） | 100 | |
| 最大回程速度 | （mm/s） | 60 | |
| 工作速度 | （mm/s） | 5-12 | |
| 下頂缸行程 | （mm） | 260（40T） | |
| 工作臺有效尺寸 | 左右（柱內） | （mm） | 1260*1160 |
| 前后（邊緣） | （mm） | ||
| 工作臺有效地面高度 | （mm） | 大約700 | |
| 電機功率 | （KW） | 22 | |
| 主機尺寸 | （mm） | 1660*1160*4720 | |
| 外形尺寸 | （mm） | 3100*2100*4720 | |
| 設備重量 | （KG） | 14000 | |
| 電壓 | （V） | 380 | |
液壓機執行標準：
JB3818-1999 《液壓機技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
GB/T3766-83 《液壓系統通用技術條件》
JB3915-85 《液壓機安全技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》

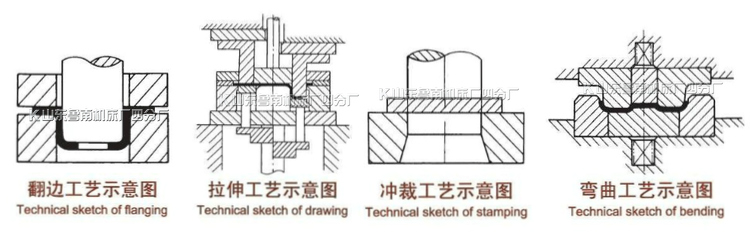

四、加工工藝范圍
五、設備使用
正確使用機器設備，認真執行維護保養和嚴格遵守安全操作規程是延長設備使用壽命﹑保正安全生產的必要條件。因此，操作者除應熟悉機器結構性能和操作規程外，還應注意下列幾點：
1. 油箱每半年清洗并更換新油一次32～46?？鼓ヒ簤河?。第一次換油時間不應超過三個月，其油液可重新過濾后再用一次。
2. 本機用油。必須經嚴格過濾才需注入油箱，其油位不能低于油標指示線。使用油溫應在15℃～60℃范圍內。
3. 壓力表每半年需鑒定一次。
4. 機器長期停用時，應將各外露加工表面擦洗干凈，并涂防銹油。
