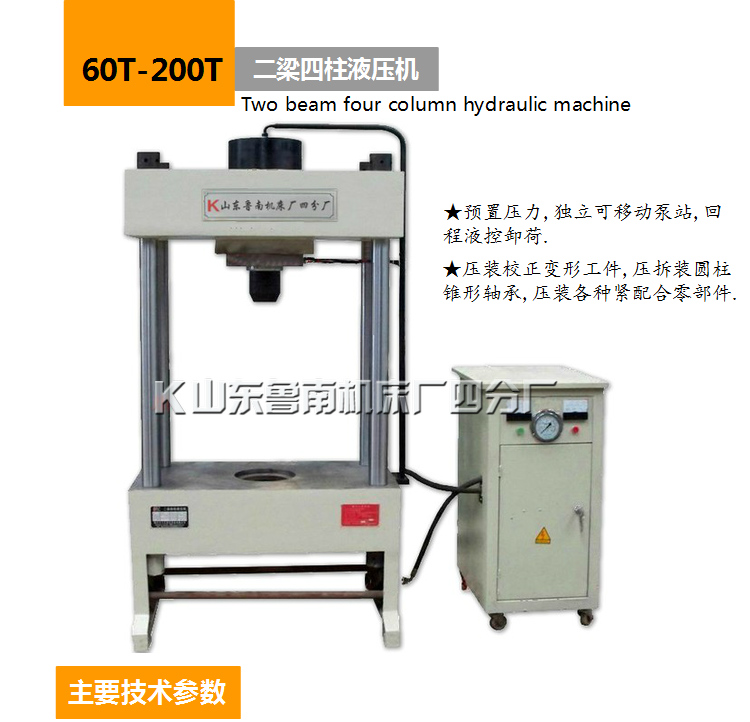

YL31-200T 二梁四柱液壓機
一、主要用途
YL系列二梁四柱液壓機，動力機構由油箱、高壓泵、控制系統、電動機、壓力閥等部分組成。設備的工作壓力、壓制速度，空載快下行和減速的行程和范圍，均可根據工藝需要進行調整。四柱二梁液壓機主要用于壓裝大型變速器齒輪及軸類零件、型材的沖裁校正、拆裝各種配合零件、壓裝發動機缸套前橋等。同時能完成板材零件的彎曲、壓印、套印、簡單零件的拉伸等工藝。
※ 機身材料選用ZG200-400鑄鋼鑄造
※ 活塞桿采用離子氮化，表面經滲碳淬火處理
※ 四柱采用45#優質碳素鋼.
※ 液壓系統采用疊加閥方式.
※壓力表采用進口電接點抗震防滲漏壓力表.
※ 液壓系統設有液壓油過濾裝置
三、技術參數
|
技術參數 |
YM-60T |
YM-80T |
YM-100T |
YM-150T |
YM-200T |
|
公稱力（KN） |
600 |
800 |
1000 |
1500 |
2000 |
|
系統壓力（Mpa） |
31 |
31 |
31 |
31 |
31 |
|
行程 |
200 |
220 |
240 |
260 |
260 |
|
最大開口高度 |
560 |
580 |
650 |
690 |
670 |
|
工作臺有效尺寸 |
500*520 |
520*550 |
550*600 |
550*620 |
650*620 |
|
下行速度（mm/s） |
9 |
10 |
7 |
8 |
6 |
|
回程速度（mm/s） |
12 |
10 |
10 |
19 |
8 |
|
電機功率 （KW） |
3 |
3 |
5.5 |
5.5 |
7.5 |
JB3818-1999 《液壓機技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
GB/T3766-83 《液壓系統通用技術條件》
JB3915-85 《液壓機安全技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
四、設備使用
正確使用機器設備，認真執行維護保養和嚴格遵守安全操作規程是延長設備使用壽命﹑保正安全生產的必要條件。因此，操作者除應熟悉機器結構性能和操作規程外，還應注意下列幾點：
1. 油箱每半年清洗并更換新油一次32～46?？鼓ヒ簤河?。第一次換油時間不應超過三個月，其油液可重新過濾后再用一次。
2. 本機用油。必須經嚴格過濾才需注入油箱，其油位不能低于油標指示線。使用油溫應在15℃～60℃范圍內。
3. 壓力表每半年需鑒定一次。
4. 機器長期停用時，應將各外露加工表面擦洗干凈，并涂防銹油。
