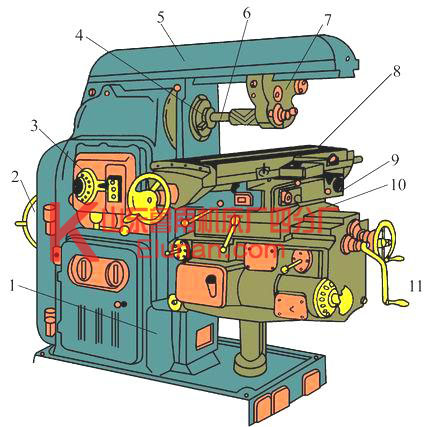

X6132 臥式銑床
1－床身底座 2－主傳動電動機 3－主軸變速機構 4－主軸 5－橫梁6－刀桿 7－吊架 8－縱向工作臺 9－轉臺 10－橫向工作臺 11－升降臺
（1）床身：床身支承并連接各部件，頂面水平導軌支承橫梁，前側導軌供升降臺移動之用。床身內裝有主軸和主運動變速系統及潤滑系統。
（2）橫梁：它可在床身頂部導軌前后移動，吊架安裝其上，用來支承銑刀桿。
（4）工作臺：工作臺上有T形槽，可直接安裝工件，也可安裝附件或夾具。它可沿轉臺的導軌作縱向移動和進給。
（5）轉臺：轉臺位于工作臺和橫溜板之間，下面用螺釘與橫溜板相連，松開螺釘可使轉臺帶動工作臺在水平面內回轉一定角度（左右最大可轉過45°）。
（6）縱向工作臺：縱向工作臺由縱向絲杠帶動在轉臺的導軌上作縱向移動，以帶動臺面上的工件作縱向進給。臺面上的T形槽用以安裝夾具或工件。
（7）橫向工作臺：橫向工作臺位于升降臺上面的水平導軌上，可帶動縱向工作臺一起作橫向進給。
（8）升降臺：升降臺可沿床身導軌作垂直移動，調整工作臺至銑刀的距離。
這種銑床可將橫梁移至床身后面，在主軸端部裝上立銑頭，能進行立銑加工。
主要技術參數：
|
項目名稱 |
單位UNIT | 參 數 | |
|
工作臺 |
工作面積（寬×長） | mm | 320×1250 1700 |
| 最大承載重量 | kg | 500 | |
| T 型槽數目 | 3 | ||
| T 型槽寬度 | mm | 18 | |
| T 型槽間距 | mm | 70 | |
|
行程 |
X 向（工作臺縱向）手動 / 機動 | mm | 700/680 |
| Y 向（滑座橫向）手動 / 機動 | mm | 255/240 | |
| Z 向（升降臺垂向）手動 / 機動 | mm | 320/300 | |
|
主軸 |
錐孔 | IOS 50(7:24) | |
| 轉速范圍 | r/min | 30-1500 | |
| 轉速級數 | 級 Step | 18 | |
| 軸向移動距離 | mm | 85 | |
| 最大回轉角度 | dep | ± 45 | |
| 垂直導軌面至工作臺中心線軸距離最小/最大 |
mm |
215/470 | |
| 主軸中心線至床身垂直導軌面距離 |
mm |
30/350 | |
|
進給 |
切削進給速度 | mm/min | X:,Y:23.5~1180 Z :8~ 350 |
| 快速移動速度 | mm/min | X:, y: 2300z:770 | |
| 進給級數 | 級 Step | 18 | |
|
電動機 |
主軸電機功率 | kw | 7.5 |
| 進給電機功率 | kw | 1.5 | |
|
其他 |
機床外形尺寸（長×寬×高） | m m | 2294×1770×1665 |
| 機床凈重 | kg | 2900 | |
