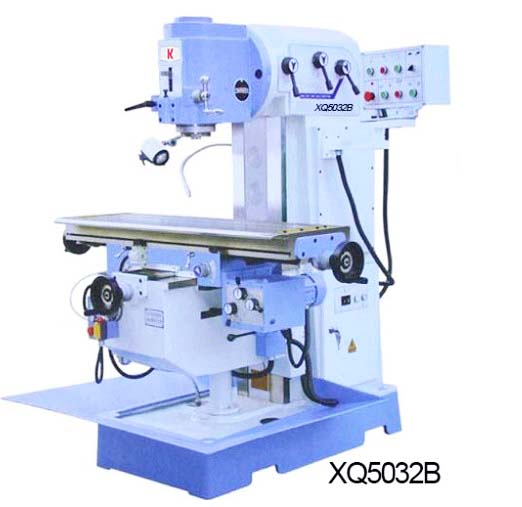

XQ5032B 立式銑床
XQ5032B立式升降臺銑床系列具有以下特點
1、底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。
2、拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。
3、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。
4、X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。
5、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液 流量的大小，滿足不同的加工需求。
6、機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
主要技術參數:
|
主要技術參數 |
Units |
XQ5032B |
|
主軸錐度 |
|
ISO40 7:24 |
|
主軸端面至工作臺距離 |
mm |
50-450 |
|
主軸轉速范圍 |
r.p.m |
60-1100/6級 |
|
主軸行程 |
mm |
35 |
|
工作臺T形槽 |
mm/個 |
16/3 |
|
工作臺尺寸 |
mm |
1400*320 |
|
工作臺行程 |
mm |
800*400 |
|
外型尺寸 |
mm |
1900*1730*2000 |
|
電動機功率 |
kW |
4 |
|
凈重/毛重 |
kg |
1800/1900 |
操作規程
1.操作人員應熟悉本機的性能、結構等，并要遵守安全和交接班制度。
2.工作前應嚴格按照潤滑規定進行注油，并保持油量適當、油路暢通、油標醒目，油杯、油線、油氈等清潔。
3.檢查主軸、滑座、升降臺、走刀機構、各手柄位置是否正常、靈活，再空運轉10min左右，確認各部動作正確后才能開始工作。
4.運轉中禁止變速和測量工作。
5.禁止用機動對刀或上刀，不準在工作臺上敲打和校正工件，工作臺上不準放置雜物。
6.正確安裝刀具，刀桿錐面及錐肩平面清潔無毛刺，錐度必須相符，合理選用刀具和切削用量，經常檢查刀具的緊固及磨損情況。
7.銑削過程中，刀具未退離工件前，不得停車，遇有緊急情況需停車時，應先將刀具退離工件。
8.工作中經常注意運轉情況，保持各互鎖、限位、進給等機構準確可靠，發現異常現象，及時檢查處理。
9.工作臺縱向工作時，應將橫向和垂直方向鎖緊，橫向工作時，應將縱向和垂直方向鎖緊。
10.繼續加工未完成的工件時，應認真檢查工件及刀具裝夾情況。確認正常后在進行工作。
11.工作后必須檢查、清掃設備導軌面鐵銷，做好日常保養工作。
