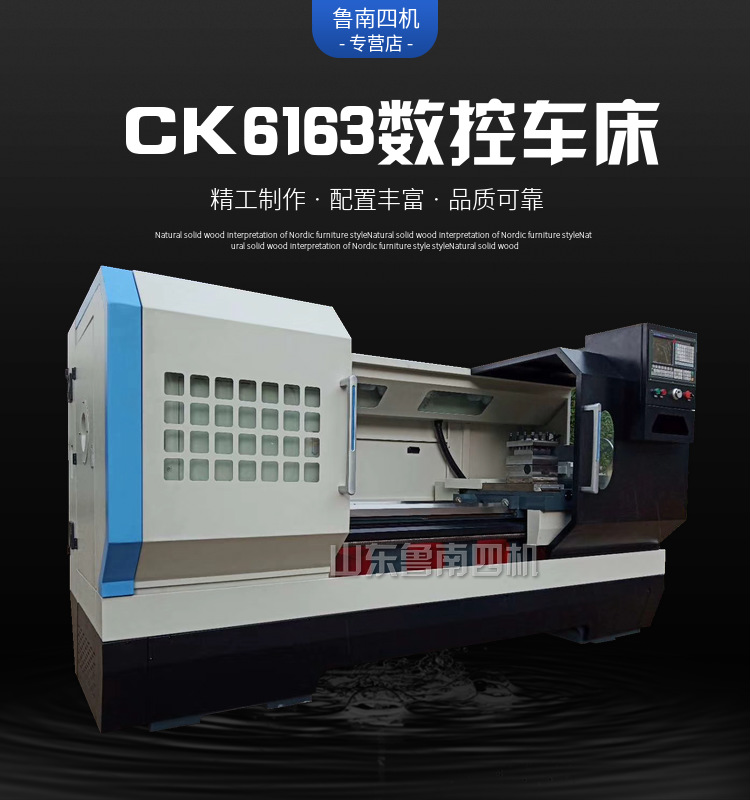

CK6163 數控車床
數控車床特點：
CK6163/6180系列臥式數控車床具有精度高、功率大、剛性高、等特點，其主要部件和結構均經過優化設計，是加工軸、盤、套、特形面及螺桿類工件的優選設備。

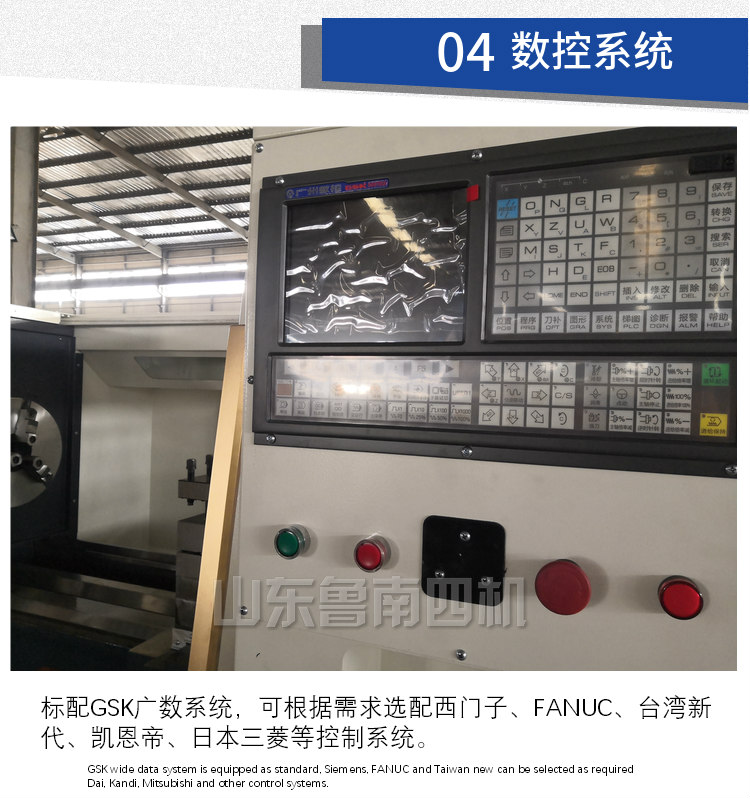

GSK980TB3（選配）數控系統和全數字交流伺服系統，X、Z軸均采用半閉環控制，滾珠絲杠副采用C3級精密滾珠絲杠，電氣元器件均采用進口或國產知名品牌。

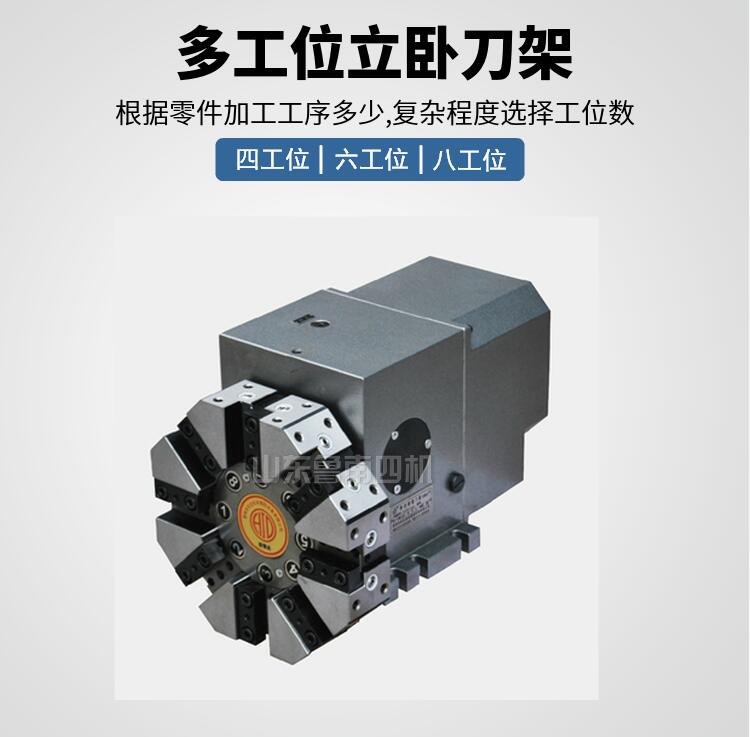

機床配置國內知名品牌立式四工位數控刀架，刀架具有定位精度高，強度高，抗震性能好等特點。
機床出廠前嚴格按照檢驗程序?qū)C(jī)床進行檢驗，每臺機床均采用激光干涉儀檢測X，Z軸定位精度和重復定位精度，保證機床的精度穩定和可靠。

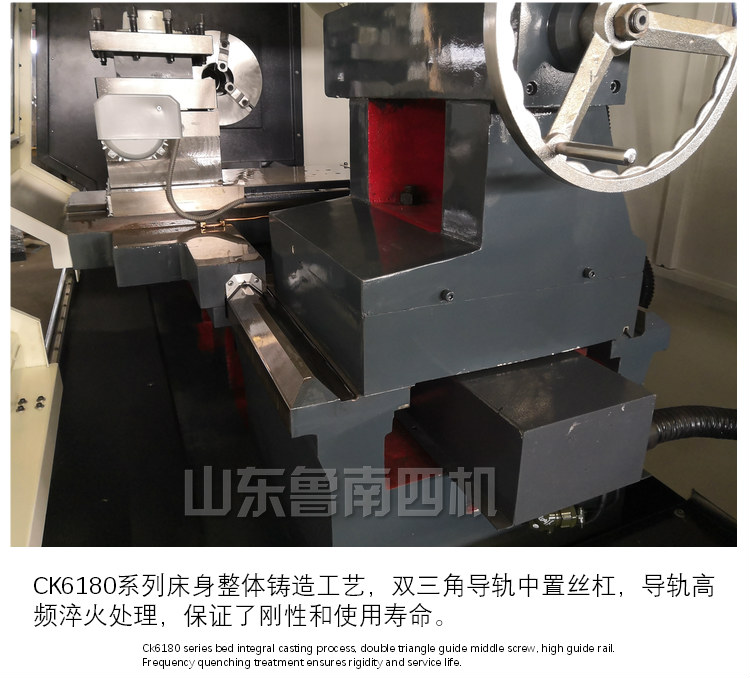

機床采用高強度鑄鐵，添加了銅及鉻特殊材料，床身導軌淬火深度達到3mm，有效的提高了機床耐磨性及穩定性。

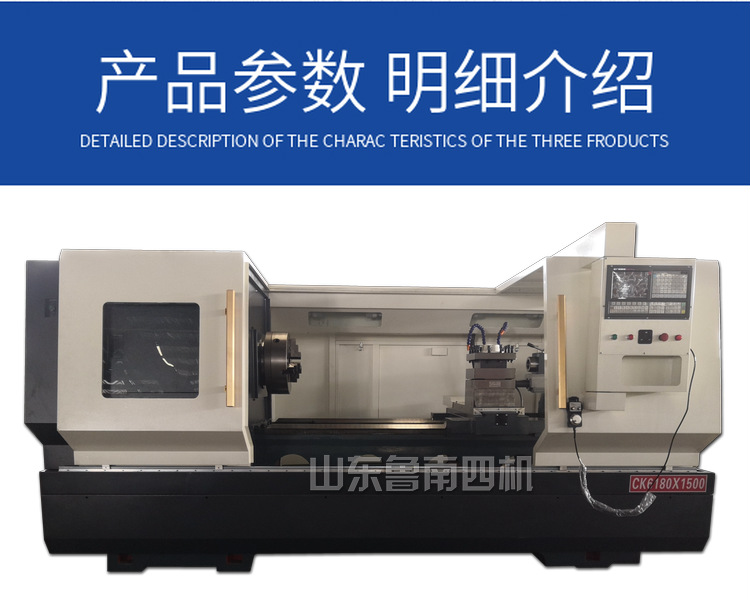

數控車床參數：
|
規格 |
單位 |
CK6163/6180 |
|
床身上回旋直徑 |
mm |
630/800 |
|
刀架上回旋直徑 |
mm |
350/510 |
|
主軸通孔直徑 |
mm |
82/105 |
|
棒料加工長度兩頂尖距離 |
mm |
1000/1500 |
|
主軸類型 |
mm |
A2-8/A2-11 |
|

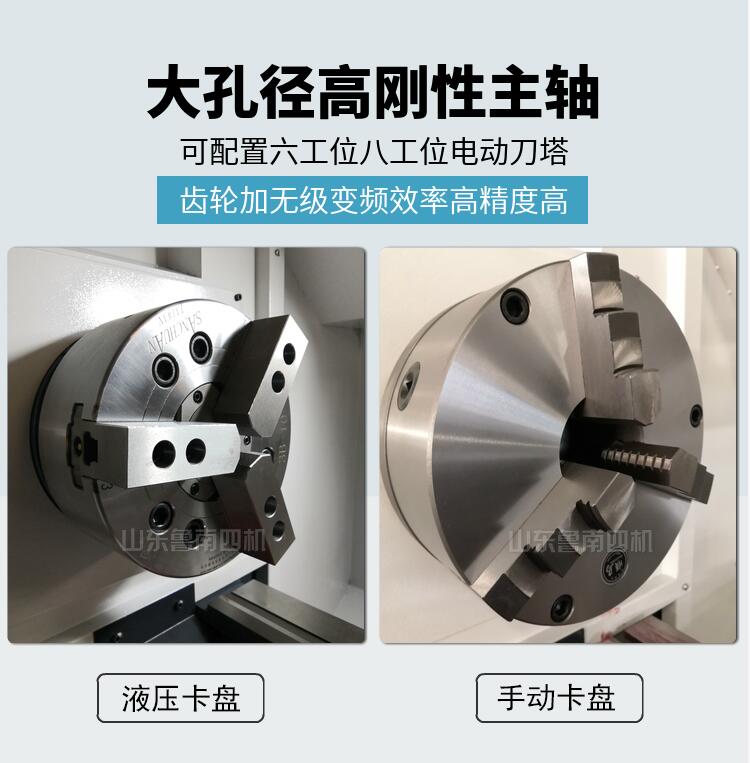

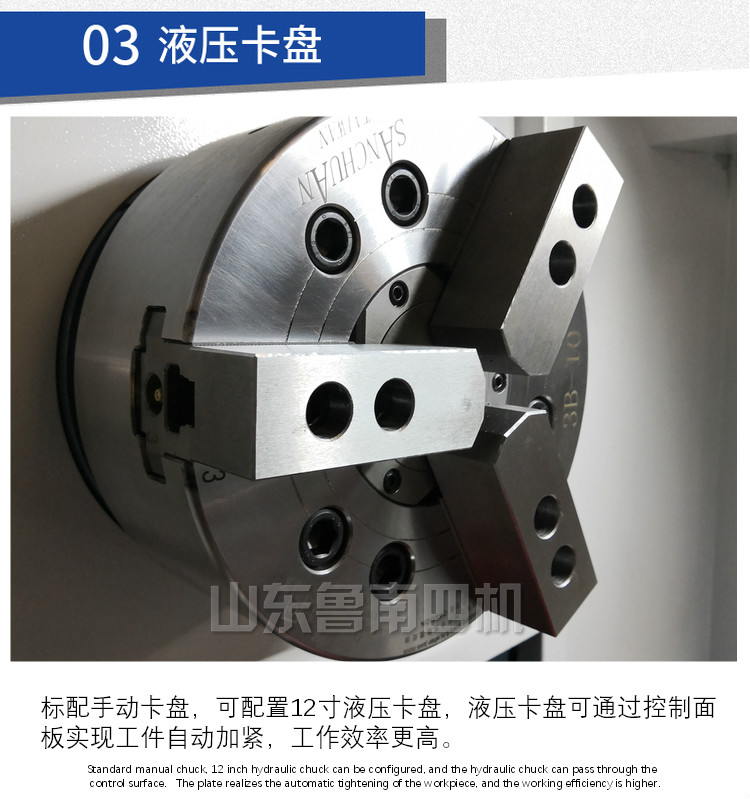

手動卡盤/液壓卡盤 |
mm |
Φ320/12寸 |
|
主電機功率 |
kw |
11 |
|
主軸驅動 |
|
三檔加無級變頻 |
|
主軸轉速 |
r/min |
30-1200 / 20-800 |
|
導軌寬度 |
mm |
440/600 |
|
刀架形式 |
|
四工位電動 |
|
刀架重復定位精度 |
mm |
≤0.004 |
|
驅動裝置 |
|
伺服驅動 |
|
X軸行程 |
mm |
340/500 |
|
Z軸行程 |
mm |
1000/1500 |
|
X軸快速移動速度 |
mm/min |
6000 |
|
Z軸快速移動速度 |
mm/min |
7000 |
|
尾座形式 |
|
手動頂緊 |
|
尾座套筒錐度 |
|
莫氏5號 |
|
設備重量 |
kg |
3700/4500 |
|
外形尺寸（長x寬x高） |
Kg |
3300x1500x1800/3500x1800x1900 |
|
數控系統 |
|
GSK980TB3/GSK980TDC/GSK980TDi |
|
機床潤滑 |
|
自動定時定量潤滑 |
|
機床床身 |
|
整體鑄造機身 |
|
機床外防護 |
|
雙門全封閉防護 |
